Nitto 马达用绝缘纸
UL NO: E511513
绝缘等级：180~220°C
NPN是三层柔软复合材料，外面两层是美国杜邦NOMEX®纸，内层为聚萘酯薄膜。
二、基本特性
1.优良的耐温性能以及机械性能。
2.优良的耐油、耐水解及耐化学品性能。
3.抗撕延伸裂强度及聚萘酯薄膜优良的介电强度。
立即咨询
1.是由芳纶纸和聚酯薄膜粘合而成的三层柔软复合材料；
2.耐热等级E级；
3.具有优异的机械性能、介电性和粘结性；适用于电机、电器中作槽绝缘，匝间绝缘和衬垫绝缘
4.Nitto绝缘纸即便在长期高温环境下仍然能够维持性能不变。
规格 | 复合形式 | 绝缘等级 | 厚度 | 标准宽度 |
NPN | NOMEX-PEN-NOMEX | H~C | 0.20~0.25mm | 914mm |

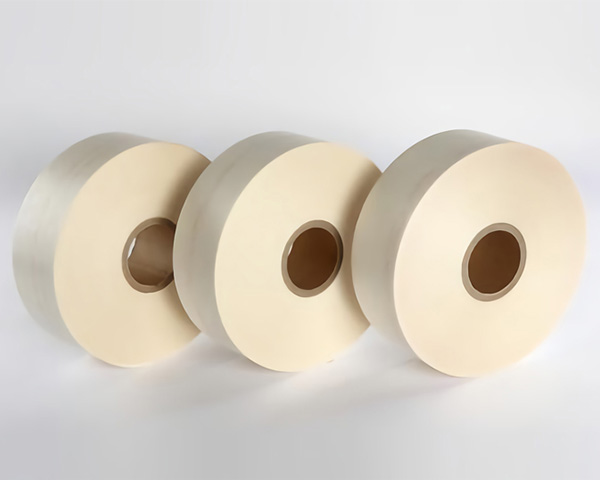

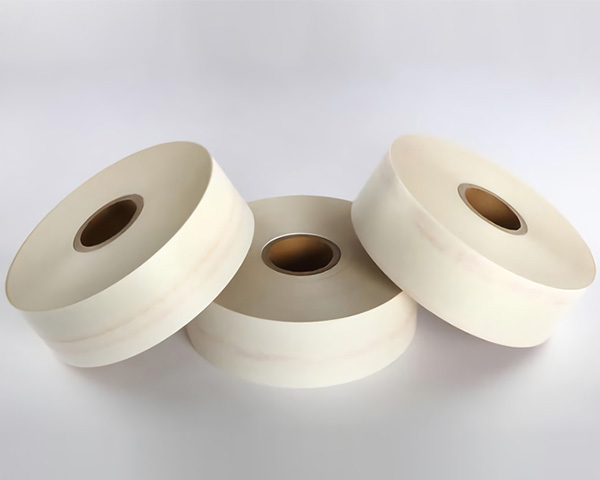

NPN管芯内径3英寸，可以整卷供应，也可切成带盘或者片状供应，长度可以根据客户要求而定。
产品应用
NPN柔软复合纸凭借其优异的各项性能，适用于新能源汽车驱动电机中做槽间绝缘、相间绝缘及匝间绝缘，尤其是油冷式驱动电机。
存放建议
1.存放在室温条件下的干燥洁净的室内。
2.不得靠近火源，暖气及受阳光直射。
3.存储期一般为12个月，若超过储存期按技术标准检验合格仍可使用。
绝缘纸性能比较
Item | Nitto | (Reference) Aramid paper 10mils | |||||
NPN-222(SA) | NPN- 232(SA) | VA NPN- 232(SA) | STRATA3-200 | PTP- 1607(M) | |||
构成 | Aramid PEN Aramid | Aramid PEN Aramid | Aramid PEN Aramid | Aramid PA/Epoxy Aramid | Aramid PET Aramid | Aramid | |
厚度 (μm) | 208 | 240 | 235 | 200 | 256 | 264 | |
抗拉强度 (N/15mm) | MD | 267 | 354 | 346 | 227 | 476 | 396 |
TD | 195 | 271 | 307 | 160 | 576 | 265 | |
抗撕裂强度 (N/20mm) | MD | 558 | 670 | 766 | 201 | 1473 | 145 |
TD | 525 | 775 | 802 | 205 | 1252 | 546 | |
局部放电开始电压 (PDIV) (Vpeak) | 1440 | 1630 | 1655 | 1430 | 1746 | 1400 | |
击穿电压 (BDV) (kV) | 14.4 | 16.5 | 16.1 | 13.6 | 23.8 | 9.1 | |
体积电阻率 | 6.5×1015 | 2.45×1015 | 4.3×1015 | 4.8×1015 | 7.7×1015 | 1.5×1016 | |
相对漏电指数(CTI) (V) | 575 | 575 | 575 | 600 | 400 | 225 | |
吸湿率(絶乾⇒40℃90％×24hr) (％) | 3.1 | 3.2 | 3.1 | 4.9 | 0.3 | 5.7 | |
Nitto绝缘纸弯折后性能变化
实验项目 | 单位 | NPN-222(SA) | 单层芳纶纸 | 实验方法 |
厚度 | mm | 0.210 | 0.22 | IEC 60819-2 |
抗拉强度 | MPa | 89 |
IEC 60819-2 | |
折叠后 | 91 | |||
保持百分比 | % | 102% | ||
介电强度(BDV) | kV | 14.0 | 7.4 |
IEC60819-2 |
折叠后 | 13.0 | 2.9 | ||
保持百分比 | % | 93% | 39% | |
局部放电开始电压 (PDIV) | 1400 | |||
折叠后 |
| ― | ||
保持百分比 | % | 94% |
