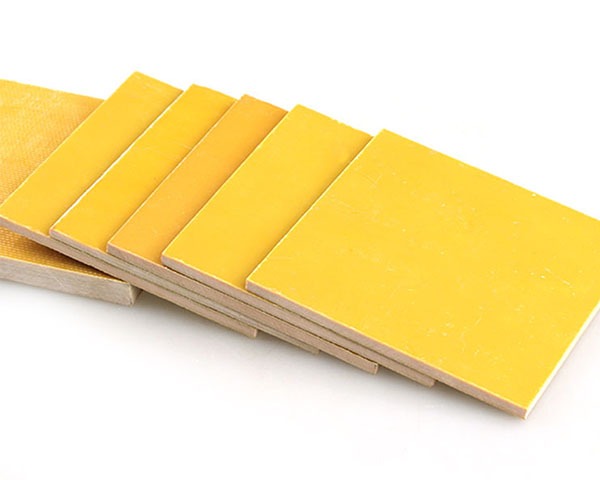

3240环氧板
产品特点：
耐温等级B级；
良好的机械加工性；
中等温度下机械性能较高；
优异的电气绝缘性能。
厚度范围：
0.127mm – 150mm
板材尺寸：
1219mm x 2438mm
1219mm x 1219mm
914mm x 1219mm
切割板材和加工成型件都可提供。
立即咨询
3240环氧板由玻璃纤维布在高温的环境下与易加工环氧树脂制造而成。此产品能够达到GB 3240的性能要求，在中等高温的环境下具有很好的机械强度和电气性能。其在机械应用中的连续操作温度为110℃。总体性能比CJ822更好。
产品应用
电机和发电机的槽条和槽楔；
电气设备和变压器的绝缘结构部件；
印刷电路板测试夹具；
电子应用领域的针板和载板。
行业标准：GB/T1303.1-1998 3240
产品特性 | 测试方法 | 处理条件 | 单位 | 平均值 |
密度 | GB/T5130-1997 | NA | mg | 1.9 |
Section8.1 | ||||
吸水性 | GB/T5130-1997 | D1-24/23 | cm3 | 10.9 |
Section8.2 |
产品特性 | 测试方法 | 处理条件 | 单位 | 平均值 | |
弯曲弹性模量 | 纵向 | GB/T5130-1997 | A | Mpa | 27,430 |
FlexModulous | LW | Section5.2 | |||
(≥1.6mm) | |||||
压缩强度 | 垂直层向 | GB/T5130-1997 | A | Mpa | 475 |
CompressiveStrength | Perpendicular | Section5.3 | |||
(≥5mm) | |||||
拉伸强度 | 纵向 | GB/T5130-1997 | A | Mpa | 390 |
TensileStrength | LW | Section5.7 | |||
(≥1.6mm) | 横向 | A | Mpa | 330 | |
CW | |||||
粘合强度 | GB5130-85 | A | N | 9200 | |
BondingStrength | |||||
(≥10mm) | |||||
简支梁缺口 | 平行层向(纵向) | GB/T5130-1997 | A | kJ/m² | 69 |
冲击强度 | Parallel(LW) | Section5.5 | |||
NotchedCharpy | |||||
ImpactStrength | |||||
(≥5mm) | 平行层向(横向) | A | kJ/m² | 53 | |
Parallel(CW) | |||||
产品特性 | 测试方法 | 处理条件 | 单位 | 平均值 |
TYPICALPROPERTIES | TESTMETHOD | CONDITIONING | UNITS | TYPICALVALUE |
DMA法玻璃化转变温度 | NA | NA | ℃ | 110 |
TgbyDMA | ||||
介电常数 | GB/T5130-1997 | A | - | 4.8 |
Permittivity | Section6.2 | |||
1MHz(≤3mm) | ||||
介质损耗因素 | GB/T5130-1997 | A | - | 0.02 |
DissipationFactor | Section6.2 | |||
1MHz(≤3mm) |
该测试结果是基于三种标准厚度得出的，分别为1.588mm(1/16''),3.175mm(1/8'')和12.7mm(1/2'')。
本数据基于精确及可靠的分析方法上，仅作参考之用。此产品的任何销售行为均受其项下的销售合同条款控制。以上所提供的数据为“平均值”，不被视为“规范值”。 为了确保该材料对于某特定应用的适用性，客户不能依赖于诺普莱克斯-迈咔达所提供的材料性能特点，而应自行进行测试核实。
